Ne vous contentez pas de regarder le débit : comment choisir un système d’électrodialyse pour le traitement de l’eau ?

1. Ne commencez pas par « Quelle est la taille du système ? » Commencez par « Que faut-il retirer de l'eau ? »

Lors du choix d'un système d'électrodialyse, une erreur fréquente consiste à se contenter de communiquer au fournisseur le débit requis et de demander un devis. Or, la viabilité du procédé ne repose pas uniquement sur le volume de traitement (en mètres cubes par heure), mais aussi sur la nature des ions présents dans l'eau d'alimentation, les constituants à retenir, les spécifications requises pour l'eau produite et le mode de gestion du concentré.

Conventionnel électrodialyse Utilise un champ électrique à courant continu pour faire passer des ions chargés à travers des membranes échangeuses de cations et d'anions alternées. Les sels sont réduits dans les canaux de dilution et concentrés dans les canaux de concentration. Ceci la rend particulièrement adaptée lorsque l'objectif principal est l'élimination des ions, le dessalement sélectif ou la concentration en sel. traitement de l'eau par électrodialyse, une décision basée uniquement sur le TDS peut sous-estimer les risques d'entartrage, d'encrassement des membranes et de consommation d'énergie.

Au début d'un projet, effectuez une analyse complète de l'eau comprenant la conductivité ou les TDS, les principaux cations et anions, la dureté, l'alcalinité, la silice, le fer et le manganèse, la DCO, les matières en suspension, le pH et la température. Définissez également la conductivité cible, le taux de récupération, le facteur de concentration et la durée de fonctionnement continu requise.

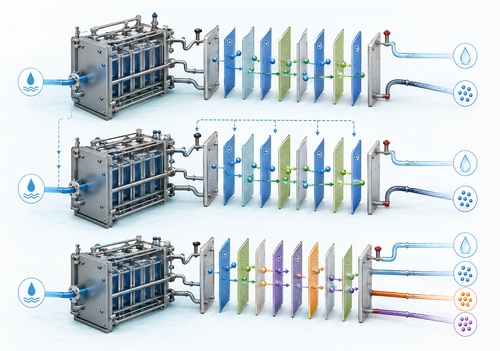

2. ED, EDR, EDI et BMED ne sont pas des « niveaux de mise à niveau » — ils résolvent des problèmes différents.

Lorsque l'eau d'alimentation est relativement stable et que le prétraitement est adéquat, et que l'objectif principal est le dessalement ou la concentration, l'électrodialyse conventionnelle (ED) offre une structure de procédé claire, une exploitation flexible et un contrôle par étapes simple. En revanche, lorsque la dureté de l'eau est élevée, que la composition de l'alimentation varie considérablement ou que la résistance à l'entartrage à long terme est une exigence majeure, inversion de l'électrodialyse (EDR) Il convient de l'évaluer avec soin.

L'inversion de l'électrodialyse inverse périodiquement la polarité des électrodes tout en inversant les fonctions des circuits de diluat et de concentré. Ceci peut réduire le risque de dépôts persistants sur les membranes. Toutefois, cela ne dispense pas d'un prétraitement approprié tel que la filtration, l'adoucissement, l'élimination du fer et du manganèse, ou des mesures de contrôle de la matière organique.

Traitement de l'eau EDI Ce procédé est principalement destiné au traitement de l'eau de haute pureté. Il traite généralement l'eau déjà fortement dessalée en amont et combine un champ électrique à un média échangeur d'ions pour une déionisation continue. Il ne doit pas être considéré comme une solution universelle pour le traitement d'eau d'alimentation à forte salinité.

électrodialyse à membrane bipolaire Ce procédé repose sur la valorisation des ressources. En générant des ions H⁺ et OH⁻ à l'interface d'une membrane bipolaire sous l'effet d'un champ électrique, il permet de convertir certains systèmes salins en acides et bases correspondants. Il présente donc un intérêt pour la récupération des sels résiduaires, la récupération d'acides et de bases, ainsi que pour la production d'acides organiques.

3. La configuration du système dépend de la « fenêtre de qualité de l'eau + fenêtre cible + fenêtre de fonctionnement ».

Deux projets présentant la même capacité de 10 m³/h peuvent nécessiter des surfaces membranaires, des densités de courant, des conceptions de canaux d'écoulement, des systèmes de recirculation et des prétraitements totalement différents en raison de la composition différente de leur eau d'alimentation. Un processus de sélection rigoureux répartit les paramètres de conception en trois catégories :

fenêtre de qualité de l'eau: salinité, rapports ioniques, ions divalents, constituants incrustants, colloïdes et matière organique.

Fenêtre cible: taux de dessalement, conductivité finale, récupération, concentration du concentré et toute exigence de rétention sélective d'un ion particulier.

fenêtre d'exploitation: variation de la température d'alimentation, heures de fonctionnement par jour, temps d'arrêt acceptable pour le nettoyage, alimentation électrique du site et exigences en matière d'automatisation.

Pour les équipements de traitement d'eau par électrodialyse, un empilement de membranes plus important n'est pas forcément synonyme de meilleures performances, et un courant plus élevé n'est pas systématiquement plus économique. Un fonctionnement proche du courant limite peut accroître la polarisation de concentration, le fractionnement de l'eau et l'entartrage localisé. Une conception professionnelle privilégie un équilibre entre la chimie de l'eau, le nombre de paires de membranes, la surface membranaire effective, la vitesse d'écoulement, le courant et la configuration des étages, plutôt que l'application d'un modèle standard.

4. Comparez plus que le prix de l'équipement : comparez le coût unitaire de l'eau et la facilité d'entretien

Le coût à long terme d'un système d'électrodialyse comprend généralement l'électricité, le remplacement des membranes, les produits chimiques de prétraitement, le nettoyage, la maintenance des pompes et des vannes, ainsi que l'élimination du concentré. Pour un même objectif de qualité d'eau, les critères de comparaison les plus pertinents sont la consommation énergétique spécifique par unité d'eau produite, la stabilité du taux de récupération, la perte de charge au niveau de la colonne de membranes, l'intervalle de nettoyage, le niveau d'automatisation et la disponibilité des pièces détachées.

Si un fournisseur ne fournit qu'un prix unitaire principal sans définir les limites de l'eau d'alimentation, la conductivité de conception, l'adéquation du matériau de la membrane, le courant de fonctionnement, les exigences de prétraitement et une voie de gestion du concentré, le projet peut ultérieurement se retrouver dans une situation où l'équipement fonctionne mais ne peut pas maintenir en continu les performances requises.

Pour les installations de production en continu, il convient également d'examiner la surveillance en ligne de la conductivité, du débit, de la pression, de la tension, du courant et de la température, ainsi que les interverrouillages, l'inversion automatique, le rinçage et la logique d'alarme. Dans un projet d'inversion d'électrodialyse, la fréquence d'inversion ne doit pas être simplement déterminée par une valeur élevée ; elle doit être ajustée en fonction de la tendance à l'entartrage de l'eau d'alimentation, des caractéristiques d'encrassement et de la conception hydraulique du système.

5. Comment savoir si un fournisseur possède une véritable capacité de traitement par électrodialyse ?

Un fournisseur qualifié doit être en mesure d'expliquer, à partir de l'analyse de l'eau, le choix d'une membrane particulière, la configuration des étages et la méthode de recirculation utilisées, ainsi que la pertinence ou non de l'électrodialyse inversée, du traitement de l'eau par EDI ou de l'électrodialyse à membrane bipolaire. Une simple fiche technique ne suffit pas.

La marque Rubri de Hefei Sinopower Technologies Co., Ltd. propose des solutions d'électrodialyse, d'électrodialyse à membrane bipolaire (EDR) et d'échange d'ions sur son site web hfsinopower.com. Pour un projet concret, il est conseillé de commencer par fournir la composition ionique de l'eau brute, la capacité, le profil d'eau cible, le taux de récupération, la durée de fonctionnement et la destination du concentré. Nous pourrons ensuite aborder la configuration du système de membranes, le prétraitement, les commandes et la maintenance.

Pour les eaux usées à forte salinité, la valorisation des ressources ou les eaux dont la qualité est très fluctuante, il est recommandé d'intégrer des essais en laboratoire ou à l'échelle pilote dans la conception. Un bon choix ne consiste pas à trouver une machine capable de produire de l'eau ponctuellement, mais un système qui assure un équilibre durable entre la qualité de l'eau, la consommation d'énergie, la maintenance et le coût global du cycle de vie.

FAQ : Les quatre questions les plus fréquemment posées par les clients lors du choix d’un système d’électrodialyse

1. Mes eaux usées ont une salinité très élevée. L'électrodialyse est-elle nécessairement appropriée ?

Pas nécessairement. La salinité n'est qu'un critère de sélection parmi d'autres. La composition ionique principale, la dureté, la silice, les matières en suspension, les matières organiques, les hydrocarbures et la concentration cible sont également des facteurs importants. Si le principal défi réside dans l'élimination des ions et que le prétraitement permet de contrôler l'entartrage et l'encrassement, l'électrodialyse est souvent une option intéressante. En présence de contaminants non ioniques prédominants, il peut être nécessaire de la combiner à la filtration, à l'oxydation, à l'osmose inverse ou à d'autres procédés.

2. L'EDR peut-il résoudre tous les problèmes de mise à l'échelle ?

Non. L'électrodiffusion (EDR) peut réduire l'accumulation continue de certains dépôts en inversant la polarité, améliorant ainsi la stabilité dans des conditions d'eau plus complexes. Une dureté élevée, une forte teneur en silice, en fer et en manganèse, ou de grandes quantités de matières en suspension nécessitent toujours un prétraitement ciblé. Considérer l'EDR comme une technologie ne nécessitant aucun prétraitement augmente généralement la fréquence de nettoyage et le risque d'encrassement des membranes.

3. Comment choisir entre le traitement de l'eau par EDI et l'électrodialyse conventionnelle ?

Lorsque l'objectif est le dessalement en masse, l'élimination sélective d'ions ou la concentration d'eau salée, l'électrodialyse (ED) ou l'électrodésulfuration (EDR) sont généralement évaluées en premier. Lorsque la majeure partie du dessalement a déjà été réalisée en amont et que l'étape finale requiert une production continue d'eau de pureté supérieure, le traitement par électrodéionisation (EDI) est généralement plus approprié. Leurs conditions d'alimentation en eau et leurs objectifs de conception diffèrent ; aucune n'est « plus performante » dans toutes les applications.

4. Quand un essai pilote est-il pertinent pour l'électrodialyse à membrane bipolaire ?

Un projet pilote est particulièrement précieux lorsque le projet implique la conversion de sels résiduaires en acides et bases, la récupération d'acides ou d'alcalis, la récupération de ressources ioniques à partir de saumures ou de systèmes à base de nouveaux matériaux, ou encore le traitement d'impuretés complexes susceptibles d'affecter la sélectivité et le rendement de la membrane. Les travaux pilotes permettent de vérifier la concentration du produit, la migration des impuretés, le rendement, les tendances de consommation énergétique, l'encrassement de la membrane et la récupération après nettoyage avant le passage à l'échelle industrielle.
