Comment intégrer les piles à combustible à hydrogène, à la fois intuitives et pratiques, dans l'éducation ?

piles à combustible à hydrogèneGrâce à leur haute efficacité et leur propreté, les générateurs à hydrogène ont suscité un vif intérêt dans des domaines tels que les drones et les véhicules commerciaux. L'enseignement de l'énergie hydrogène dans les écoles professionnelles dépasse les frontières disciplinaires et requiert à la fois une intégration théorique et un soutien pratique. Dès lors, comment concevoir un outil pédagogique véritablement interdisciplinaire et concret pour aider les élèves à maîtriser la technologie de l'énergie hydrogène, des principes aux applications ?

1. Conception du système de base et implémentation des fonctions

1.1 Unité d'approvisionnement en hydrogène : Reconstruction des normes de sécurité grâce au stockage d'hydrogène à l'état solide

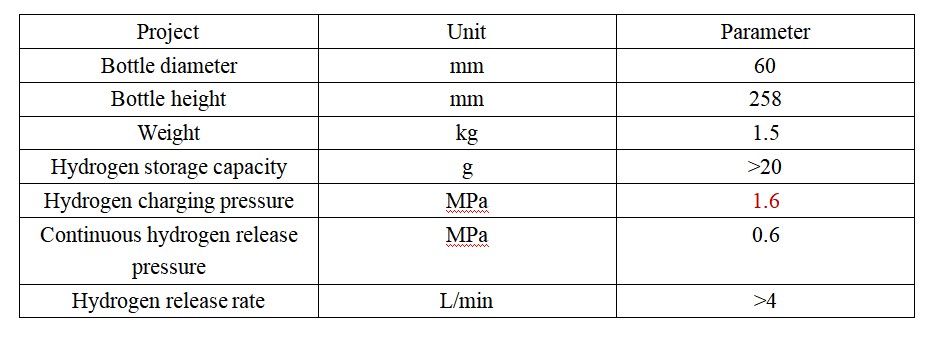

En tant que composant essentiel de l'approvisionnement en hydrogène, les paramètres clés de l'état solide stockage de l'hydrogène cylindres sont les suivantes :

Système de sécurité intégré : Notre entreprise a conçu un système de stockage d’hydrogène solide fonctionnant sous une pression de charge de 1,6 MPa, bien inférieure à celle des bouteilles de gaz haute pression (généralement 35 MPa). Ce système réduit considérablement les risques de fuite et de déflagration, le rendant parfaitement adapté au milieu pédagogique.

Contrôle précis : grâce à l’utilisation combinée d’une vanne de réduction de pression et d’une électrovanne associée à un capteur de pression, un système intelligent de gestion du circuit de gaz est mis en place pour assurer une régulation précise du débit d’hydrogène et une coupure automatique en cas de surpression, intégrant ainsi des concepts de contrôle de sécurité de niveau industriel dans le processus d’enseignement.

Filtration fine pour la protection : Un filtre à particules de type T est installé sur la conduite d'alimentation en gaz pour intercepter les impuretés particulaires dans l'hydrogène, protéger l'électrode à membrane de la pile à combustible, prolonger sa durée de vie et réduire les coûts d'apprentissage et de maintenance.

1.2 Conception de la gestion de l'énergie et de l'unité de charge

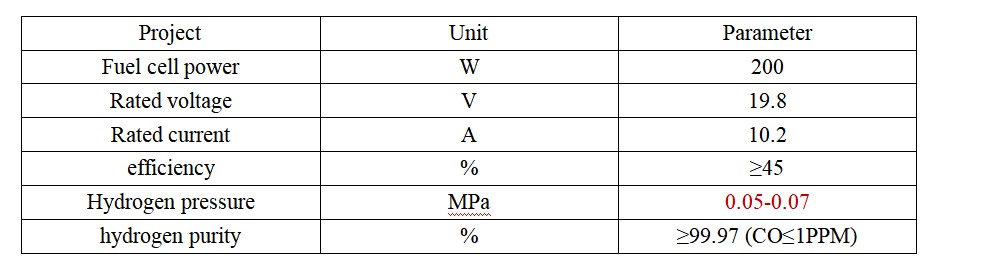

Les principaux paramètres de la pile à combustible utilisée dans ce dispositif pédagogique sont les suivants :

Unité de contrôle de pile à combustible (FCU) : démarrage et arrêt automatiques de la pile à combustible, surveillance de la pression d’hydrogène, protection contre les surintensités, surveillance de la tension, détection de la température, surveillance de la puissance, etc.

Batteries lithium-ion Le système fournit l'énergie de démarrage à l'unité de commande de la pile à combustible (FCU) et actionne la vanne d'entrée d'hydrogène pour pré-remplir la pile à combustible en hydrogène jusqu'à ce que celle-ci ait terminé son initialisation électrochimique et atteint un seuil de sortie stable. Lorsque la puissance de la charge en aval est inférieure à la puissance nominale de la pile à combustible, le système assure une charge à courant constant des batteries lithium-ion. En cas d'augmentation soudaine de la puissance de la charge, les batteries lithium-ion réagissent par une décharge à courant élevé afin de compenser dynamiquement la puissance.

Module régulateur de tension : L'unité de commande d'entrée d'alimentation (FCU) générée par la pile à combustible produit une tension constante via un module CC-CC pour s'adapter à la charge externe.

Charge et mesure : Cette activité utilise un ventilateur comme charge pour simuler des scénarios de consommation électrique réels et illustre visuellement la dynamique de la puissance de sortie. En surveillant en temps réel le courant et la tension du ventilateur à l’aide d’ampèremètres et de voltmètres, les élèves peuvent calculer directement le rendement du système, complétant ainsi une démarche scientifique allant de l’observation à la quantification.

1.3 Unité de contrôle et de surveillance intelligente

Contrôle du système : un automate programmable Siemens est utilisé pour mettre en œuvre un contrôle logique fiable au niveau sous-jacent (démarrage/arrêt, protection par interverrouillage), et un écran tactile MCGS est utilisé pour fournir une interface homme-machine conviviale.

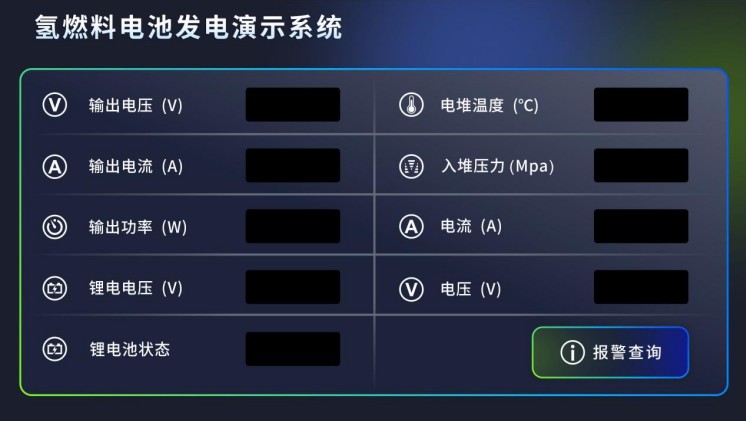

Visualisation et acquisition des données : L'écran tactile affiche en temps réel tous les paramètres tels que la tension, le courant, la puissance, la pression d'hydrogène et la température, et prend en charge l'exportation des données, fournissant ainsi un support pour l'analyse de l'efficacité et le tracé des courbes caractéristiques.

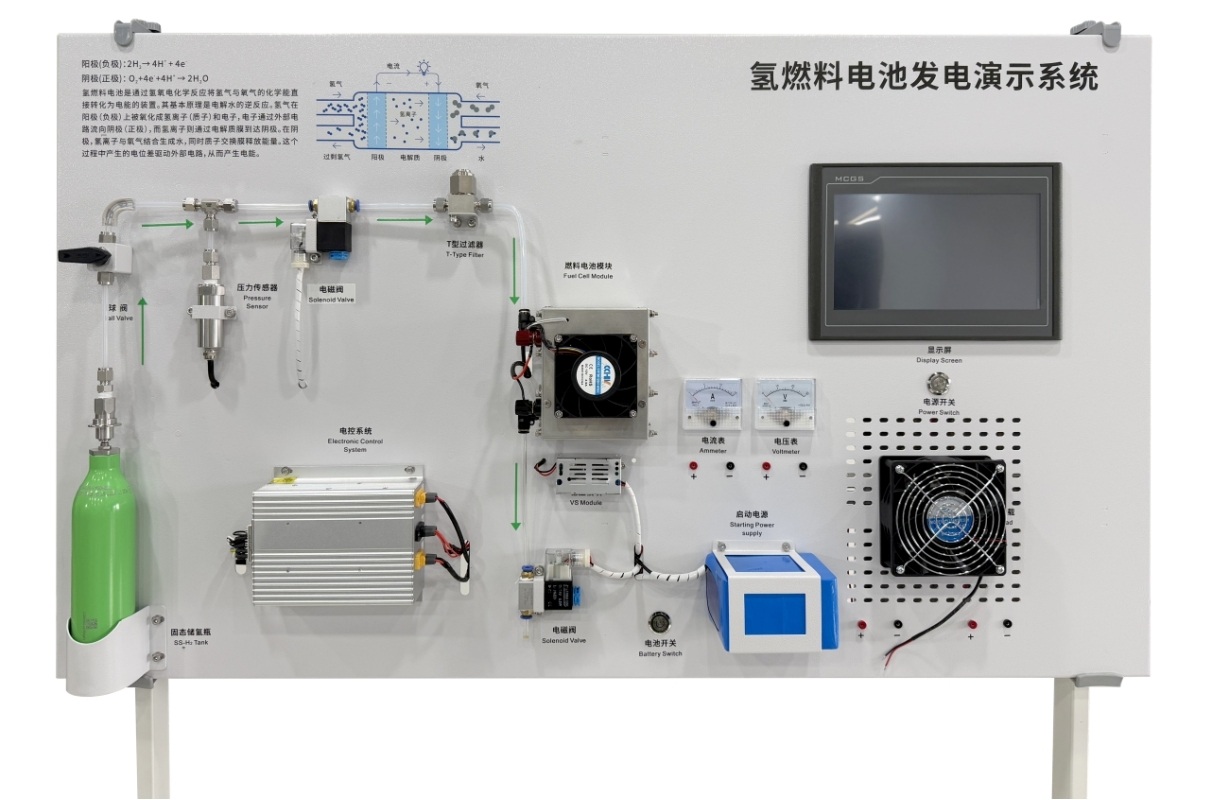

Conception d'intégration du panneau : Tous les composants sont intégrés dans le panneau résistant à la corrosion, avec des flèches de processus et des descriptions textuelles montrant clairement l'ensemble de la chaîne de production d'énergie de la pile à combustible.

Le dispositif décrit ci-dessus est une plateforme de démonstration pédagogique entièrement intégrée pour l'ensemble du processus de production d'électricité à partir d'une pile à combustible à hydrogène. Il intègre des modules pour le stockage de l'hydrogène à l'état solide, la production d'électricité à partir d'une pile à combustible, la gestion de l'énergie et l'application de la charge, illustrant de manière exhaustive les technologies clés de la conversion de l'énergie hydrogène en énergie électrique. Basé sur la technologie des piles à combustible à membrane échangeuse de protons (PEMFC), associé à un stockage d'hydrogène à l'état solide basse pression et à un système de surveillance intelligent, ce système allie sécurité, fiabilité et applicabilité pédagogique. Il peut être largement utilisé pour l'enseignement expérimental et la recherche dans des disciplines telles que les énergies nouvelles, le génie chimique et l'automatique électrique, contribuant ainsi à la formation de talents interdisciplinaires.

2. Valeur pédagogique

2.1 Facilité d'enseignement

Visualisation complète du processus : le panneau de l’appareil indique clairement l’ensemble de la chaîne de production d’hydrogène, de génération d’électricité et de consommation. Grâce à sa conception structurelle transparente, il permet de visualiser intuitivement l’ensemble du processus de réaction électrochimique, ce qui facilite l’apprentissage théorique et aide les étudiants à comprendre rapidement les concepts fondamentaux.

Analyse quantitative des données : des paramètres tels que l’efficacité de la production d’énergie et le taux d’utilisation de l’hydrogène sont enregistrés via l’écran MCGS pour s’adapter au projet de recherche.

2.2 Soutenir un enseignement expérimental à plusieurs niveaux et fondé sur l'investigation :

Expérience cognitive de base : Guider les élèves dans l’observation du processus complet de production d’énergie à partir d’hydrogène et dans la mesure de la tension, du courant et de la puissance de sortie en régime permanent.

Expériences d'étude des caractéristiques : en modifiant la charge ou le débit d'hydrogène, la courbe caractéristique VI et la courbe de variation d'efficacité de la pile à combustible sont étudiées ; l'impact de la pureté de l'hydrogène sur l'efficacité de la production d'énergie est également étudié.

Expérimentation d'intégration de systèmes : étudier le comportement de compensation des batteries au lithium lors du démarrage du système et des variations de charge soudaines, et comprendre la stratégie de gestion du système énergétique hybride.

Expérience de sécurité et de contrôle : simuler des défauts tels qu’une surpression et observer la réponse de la logique de protection automatique du système.

3. Résumé de la conception

Ce dispositif de démonstration de production d'électricité à partir d'une pile à combustible à hydrogène n'est pas seulement un instrument expérimental, mais aussi un élément essentiel de l'enseignement des énergies nouvelles. Il permet aux élèves de dépasser le stade des calculs théoriques et de s'initier concrètement à la manipulation, à l'observation, à l'enregistrement et à l'analyse des données. Grâce à ce dispositif, les élèves acquièrent une compréhension approfondie du stockage de l'énergie hydrogène, de sa conversion en énergie électrique, ainsi que des pertes et des problèmes d'efficacité liés à ce processus. Cette démonstration complète du cycle de vie de l'hydrogène, de la production d'électricité à sa consommation, incitera sans aucun doute de nombreux jeunes à se consacrer à la recherche scientifique sur les énergies nouvelles et à former des talents de haut niveau, adaptés à la future révolution énergétique.
