Comment fonctionne un électrolyseur chlore-alcali à membrane ? Comprendre le principe fondamental « membranes, électricité et saumure » ​​du procédé de production de chlore-alcali.

Introduction: La clé de la production moderne de chlore-alcali ne réside pas simplement dans l'électrolyse de la saumure. C'est la combinaison maîtrisée de membranes sélectives aux ions, de réactions électrochimiques et d'une saumure de haute pureté qui permet de produire de manière fiable du chlore, de l'hydrogène et de la soude caustique au sein d'un seul système électrolytique. Comprendre le fonctionnement d'un électrolyseur aide les acheteurs à évaluer la fiabilité d'un système proposé et permet aux équipes d'exploitation de détecter plus rapidement les augmentations de consommation d'énergie, les baisses de pureté de la soude caustique ou la réduction de la durée de vie des membranes.

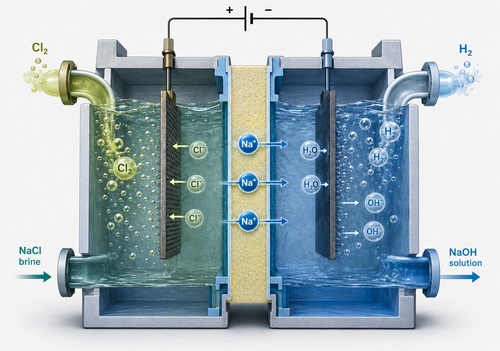

1. Un électrolyseur à membrane est essentiellement un réacteur électrochimique séparé par une membrane.

La saumure saturée purifiée pénètre dans le compartiment anodique. Sous courant continu, les ions chlorure perdent des électrons à l'anode pour former du chlore gazeux. Simultanément, les ions sodium présents dans la saumure traversent une membrane échangeuse de cations sélective et atteignent le compartiment cathodique. De l'eau déminéralisée est généralement introduite du côté cathodique ; après avoir capté des électrons à la cathode, elle forme des ions hydrogène et hydroxyde. Les ions sodium se combinent ensuite aux ions hydroxyde pour former une solution d'hydroxyde de sodium. En résumé, le chlore est produit à l'anode, tandis que l'hydrogène et la soude caustique sont produits à la cathode. Membrane échangeuse d'ions chlore-alcali L'élément central est responsable de « ne laisser passer que les ions appropriés ». Ce transport sélectif empêche le chlore d'entrer en contact direct avec la soude caustique dans les procédés modernes à membrane, réduisant ainsi les réactions secondaires et améliorant la pureté du produit.

2. Pourquoi la membrane détermine-t-elle l'efficacité de l'électrolyseur et la qualité du produit ?

Une membrane échangeuse d'ions chlore-alcali haute performance est conçue pour un transport sélectif des cations : elle permet la migration des ions Na+ de l'anode vers la cathode tout en empêchant la migration inverse des ions Cl−, OH− et des molécules d'eau. Une diminution de la sélectivité de la membrane peut entraîner une baisse du rendement de courant, une augmentation de la teneur en sel de la soude caustique et une hausse de la consommation d'énergie par unité de produit. Dans les installations industrielles, l'état de la membrane est également affecté par les impuretés présentes dans la saumure, telles que les ions Ca2+, Mg2+ et Fe. Ces impuretés peuvent provoquer un encrassement, des dépôts locaux ou une augmentation de la résistance électrique. La purification de la saumure n'est donc pas une étape secondaire ; elle est essentielle au bon fonctionnement de la cellule membranaire. La dureté, les matières en suspension et les métaux traces doivent être contrôlés afin de garantir la stabilité de la saumure alimentant l'électrolyseur et ainsi prolonger la durée de vie des membranes et des électrodes.

3. Le véritable défi opérationnel consiste à coordonner le courant, la température, la concentration et la pression différentielle.

Un électrolyseur ne devient pas plus productif ou plus économique simplement parce que le courant augmente. Si la densité de courant est trop élevée et que le débit, la température ou l'état de la membrane ne peuvent pas suivre, la tension de la cellule peut augmenter et un échauffement localisé peut se produire. Les niveaux de liquide et la pression entre les compartiments anodique et cathodique doivent également être contrôlés ; sinon, la perméation à travers la membrane et la contamination croisée du produit peuvent augmenter. La soude caustique sortant du compartiment cathodique nécessite généralement une concentration supplémentaire pour répondre aux exigences de concentration en aval. Pour les clients s'approvisionnant en Produits du procédé de production de chlore-alcaliL'évaluation d'un système ne doit pas se limiter à sa capacité nominale. Elle doit également prendre en compte la consommation énergétique spécifique, la capacité de prétraitement de la saumure, la configuration de la surface membranaire, le mode de circulation, les interverrouillages des instruments et les données de fonctionnement continu à long terme.

4. La fiabilité de l'électrolyseur dépend des matériaux et d'un système de maintenance.

L'anode fonctionne pendant de longues périodes dans un environnement à forte concentration de chlore, tandis que la cathode est exposée à des conditions fortement alcalines et propices au dégagement d'hydrogène. Les matériaux, revêtements, joints et fixations des équipements doivent donc être sélectionnés pour leur résistance à la corrosion et leur stabilité à long terme. Si la tension des cellules augmente anormalement, si la variation de tension entre les cellules s'accroît, si la concentration de chlorures dans le produit augmente, si la pression différentielle devient anormale ou si la séparation gaz-liquide se détériore, l'équipe doit déterminer rapidement si la cause est un encrassement de la membrane, une diminution de l'activité des électrodes, des problèmes de qualité de la saumure ou un blocage des joints et des canaux d'écoulement. Maintenance des équipements de chlore-alcali Il ne faut pas se limiter au « remplacement de pièces ». Il convient de combiner les données de tension, de débit, de température, de pression différentielle et d'analyse du produit de chaque cellule pour un diagnostic systématique, afin que les défauts naissants puissent être identifiés avant l'arrêt.

5. D'un point de vue technique, un électrolyseur à membrane est un système hautement couplé.

Rubri, une marque de Hefei Sinopower Technologies Co., Ltd., propose des solutions complètes pour le prétraitement de la saumure, les électrolyseurs, les membranes échangeuses d'ions et la configuration des électrodes, ainsi que pour le traitement des gaz en aval, le traitement à la soude caustique et la maintenance des installations de chlore-alcali. Les entreprises construisant, agrandissant ou modernisant des usines de chlore-alcali peuvent découvrir les solutions Rubri sur hfsinopower.com. En particulier, lorsque les systèmes existants présentent une forte consommation d'énergie, des remplacements fréquents de membranes, des pièces de rechange incompatibles ou des cycles de maintenance excessivement longs, il est généralement plus économique d'analyser les données de procédé et l'état des cellules avant de décider d'optimiser le fonctionnement, de remplacer les membranes et les électrodes ou de procéder à une modernisation structurelle, plutôt que de remplacer l'ensemble du système.

FAQ | Questions fréquentes sur l'achat et l'exploitation des électrolyseurs chlore-alcali à membrane

1. Pourquoi la tension des cellules augmente-t-elle progressivement après qu'un électrolyseur a fonctionné pendant un certain temps ?

Les causes fréquentes incluent l'encrassement ou le vieillissement de la membrane, la diminution de l'activité du revêtement des électrodes, un contrôle instable des impuretés de la saumure, l'entartrage des canaux d'écoulement et des températures de fonctionnement hors plage nominale. Il convient d'abord de comparer les variations de tension et de pression différentielle de chaque cellule, puis de combiner l'analyse de la saumure, la teneur en sel de la soude caustique et l'aspect de la membrane pour déterminer la cause. Ceci permet d'éviter le remplacement inutile d'une membrane en négligeant des problèmes de qualité de l'eau en amont.

2. À quelle fréquence faut-il remplacer une membrane échangeuse d'ions chlore-alcali ?

Il n'existe pas d'intervalle fixe convenant à toutes les installations. La durée de vie des membranes est directement liée à la pureté de la saumure, à la densité de courant, à la température, au contrôle de la pression différentielle, à la fréquence des cycles marche/arrêt et à la qualité de l'installation. Il est préférable de définir les critères de durée de vie des membranes à partir des tendances d'efficacité du courant, de la tension des cellules, de la qualité de la solution de soude caustique et des fuites à travers la membrane, plutôt que de remplacer les membranes uniquement en fonction de leur durée de fonctionnement.

3. Quel est l'élément le plus souvent négligé lors de l'entretien des équipements de chlore-alcali ?

L'étape la plus souvent négligée est l'analyse des données. Si la maintenance se limite au remplacement des joints, des membranes ou des électrodes sans analyser la tension, le débit, la température, la pression différentielle et les indicateurs de produit avant la panne, le problème risque de se reproduire. La maintenance doit également vérifier la purification de la saumure, les systèmes de circulation, l'étalonnage des instruments et la logique de verrouillage.

4. Outre la capacité, que faut-il confirmer lors de l'acquisition d'une nouvelle usine de chlore-alcali ?

Les éléments clés comprennent la capacité de prétraitement de la saumure, les marques et l'interchangeabilité des membranes et des électrodes, la structure de la cellule, la densité de courant nominale, la consommation énergétique spécifique prévue, la plage de températures de fonctionnement, la logique de contrôle automatique, le délai de livraison des pièces de rechange et les capacités de maintenance après-vente. Pour les projets à l'étranger, les conditions d'alimentation électrique locales, les normes des matériaux, ainsi que le transport et l'assistance à l'installation doivent également être confirmés au préalable afin de réduire les risques liés à la mise en service et à l'adaptation.
