Les sels usés ne sont pas que des déchets : comment l’électrodialyse à membrane bipolaire permet-elle de récupérer les acides et les bases ?

1. Pourquoi la BMED peut-elle transformer le sel en acide et en base ?

Dans de nombreux projets liés à la chimie, la métallurgie, l'électronique, les matériaux avancés et le traitement des eaux usées, le flux final n'est pas simplement de l'eau à forte salinité. Il s'agit d'un concentré contenant des sels potentiellement utilisables, tels que les chlorures, les sulfates et les sels d'acides organiques. L'évaporation et la cristallisation classiques permettent de séparer les sels de l'eau, mais ne permettent pas nécessairement de déterminer si ces sels résiduels peuvent être réutilisés.

La valeur de électrodialyse à membrane bipolaire Elle repose sur sa capacité à utiliser l'interface membrane bipolaire sous un champ électrique à courant continu pour favoriser la dissociation de l'eau et générer séparément H⁺ et OH⁻. Associée à une sélectivité pour les cations et les anions, membrane d'électrodialyse Composée de couches contrôlant la migration des ions, la pile de membranes convertit une solution saline en flux d'acide et de base correspondants. Dans certains systèmes chlorure-sel, par exemple, des compartiments acide et basique peuvent être formés pour transformer un liquide résiduaire à forte salinité en produits chimiques réutilisables.

L'électrolyse directe de l'eau en acide et en base n'est pas la clé du succès. Le clivage du sel résulte de la combinaison de la migration ionique, de la sélectivité membranaire et de la dissociation de l'eau. Les matériaux de la membrane, la composition du sel d'alimentation et le niveau d'impuretés influent donc directement sur la pureté du produit final et le rendement de courant.

2. Comment une pile de membranes typique récupère-t-elle l'acide et l'alcali ?

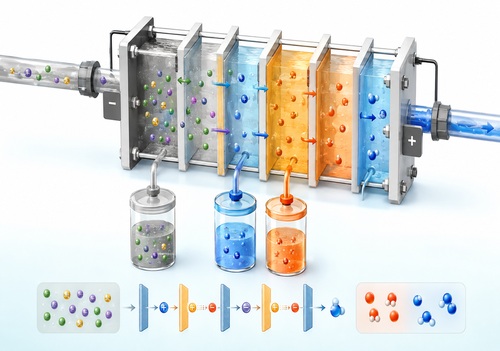

Les systèmes d'électrodialyse à membrane bipolaire industriels peuvent utiliser des configurations à deux compartiments, à trois compartiments ou d'autres combinaisons. Dans une conception typique à trois compartiments, un motif membranaire répétitif est composé d'une membrane bipolaire, d'une membrane d'électrodialyse sélective aux cations et d'une membrane d'électrodialyse sélective aux anions, formant ainsi des compartiments pour les sels, les acides et les bases.

Sous l'effet d'un champ électrique, les cations présents dans le compartiment salin migrent vers la cathode et pénètrent dans le compartiment alcalin, où ils se combinent aux ions OH⁻ générés par la membrane bipolaire. Les anions migrent vers l'anode et pénètrent dans le compartiment acide, où ils se combinent aux ions H⁺. Au fur et à mesure de la circulation, la concentration en sel diminue tandis que les concentrations en acide et en base augmentent.

Les performances de récupération dépendent de la sélectivité de la membrane d'électrodialyse, de sa résistance électrique, de sa tolérance aux acides et aux bases, et de sa résistance à l'encrassement, ainsi que de l'adéquation entre l'espacement intermembranaire, la vitesse d'écoulement, la densité de courant et la concentration de la solution de recirculation. Les flux salins industriels complexes nécessitent généralement un prétraitement, tel que la filtration, l'élimination de la dureté, des ions métalliques ou des composés organiques, afin d'empêcher l'accumulation de Ca²⁺, Mg²⁺, Fe³⁺, de silice ou de colloïdes à la surface des membranes, ce qui peut entraîner une augmentation de la perte de charge, un encrassement ou une perte de performance irréversible.

3. Quels systèmes de traitement des sels résiduaires conviennent ? Vérifier d’abord les ions mobiles, puis les impuretés.

Toutes les eaux usées à forte salinité ne peuvent pas être introduites directement dans un système d'électrodialyse à membrane bipolaire. Les charges les plus prometteuses présentent généralement une composition ionique et saline définie et produisent un acide ou une base ayant une valeur de réutilisation interne ou une valeur marchande externe. Le fractionnement des sels inorganiques, l'acidification de certains sels d'acides organiques, la récupération des solutions de régénération d'acides et de bases, ainsi que la valorisation des ressources contenues dans certaines liqueurs mères hydrométallurgiques ou de chimie fine constituent autant d'applications potentielles.

Une étude de faisabilité doit au moins définir les principaux ions, la concentration en sel, les concentrations cibles d'acide et de base, le rapport impuretés/ions, la DCO, les matières en suspension, la dureté et la pureté requise du produit. Des quantités importantes de matières organiques non ioniques, des complexes difficiles à séparer ou plusieurs ions fortement compétitifs peuvent entraîner un entraînement du produit, une pureté insuffisante en acide et en base, ou une consommation énergétique spécifique excessive, même si le système est fonctionnel.

Les décisions d'ingénierie ne doivent donc pas se limiter à la simple possibilité de produire de l'acide et de la base. Elles doivent prendre en compte simultanément la récupération de l'acide et de la base, le rendement de courant, le flux membranaire, la migration des impuretés, la consommation énergétique unitaire et les coûts de concentration en aval.

4. BMED et EDR résolvent des problèmes différents — Ne les considérez pas comme interchangeables.

Dans traitement de l'eau par électrodialyseL'électrodialyse conventionnelle et l'électrodialyse inversée sont souvent abordées en parallèle des systèmes à membranes bipolaires, mais ces techniques visent à résoudre des problèmes différents. L'électrodialyse inversée (EDR) inverse périodiquement la polarité des électrodes et alterne les fonctions des canaux de dilution et de concentration, réduisant ainsi le risque de formation de dépôts incrustants sur les membranes. Elle est plus couramment utilisée pour le dessalement, la concentration et un fonctionnement stable dans des conditions d'alimentation en eau complexes.

La conception des équipements d'électrodialyse à inversion de polarité se concentre généralement sur le contrôle de l'inversion de polarité, la commutation du flux, le nettoyage et la récupération, ainsi que sur la résistance à l'entartrage à long terme. En revanche, l'objectif principal de l'électrodialyse à membrane bipolaire est le clivage des sels et la production d'acides/bases, la membrane bipolaire jouant un rôle crucial dans la génération des ions H⁺/OH⁻.

Ces deux technologies reposent sur des matériaux de membrane d'électrodialyse et la migration ionique induite par un champ électrique. L'une est principalement destinée au dessalement de l'eau et à un fonctionnement stable, tandis que l'autre permet la récupération des ressources en sel et la production de produits chimiques. Si l'objectif principal est la réduction de la salinité de l'eau, il convient d'évaluer en premier lieu l'électrodialyse (ED) ou la réduction électrochimique des sels (EDR). Si l'objectif est de convertir les sels en acides et en bases, il est préférable d'évaluer la membrane d'électrodialyse à membrane (BMED) plutôt que de se fier uniquement à l'EDR.

5. Comment sélectionner un projet industriel ? Utiliser les données pilotes pour calculer a posteriori la conception et la rentabilité de la pile à combustible.

La réussite de l'électrodialyse à membrane bipolaire dépend souvent de la définition précise des limites de fonctionnement critiques lors des essais préliminaires. La marque Rubri de Hefei Sinopower Technologies Co., Ltd. propose des solutions d'électrodialyse, de membranes d'électrodialyse et de membranes bipolaires sur son site web hfsinopower.com.

Pour un projet concret, la discussion technique privilégiée débute par l'établissement de données complètes sur la qualité de l'eau, la composition saline principale, la capacité de traitement, le type et la concentration d'acide et de base cibles, le niveau d'impuretés admissible, la durée de fonctionnement et l'utilisation prévue des produits récupérés. Ces éléments servent ensuite à sélectionner le type de membrane, la structure de l'empilement, le nombre d'étages, le système de circulation et le prétraitement.

Pour les alimentations complexes, les exigences élevées en matière de pureté du produit ou les projets de mise à l'échelle directe, effectuez des essais en laboratoire ou à l'échelle pilote. Enregistrez les tendances de tension, de courant, de concentration d'acide et de base, de désalinisation, de rendement du courant, de consommation d'énergie, de perte de charge dans la colonne de membranes et de récupération après nettoyage. Une concentration d'acide ou de base maximale n'est pas nécessairement optimale ; l'objectif est de trouver un équilibre à long terme entre la durée de vie des membranes, la pureté du produit, la récupération, la consommation d'énergie spécifique et le coût du post-traitement.

FAQ : Quatre questions fréquentes sur la récupération acide-base avec BMED

1. L'acide et la base récupérés peuvent-ils être réutilisés directement dans la production ?

Cela dépend de la composition du sel d'alimentation et de la pureté requise du produit. Lorsque les impuretés d'alimentation sont faibles, que les ions concurrents sont limités et que la sélectivité de la membrane et les conditions opératoires sont bien maîtrisées, les flux récupérés peuvent présenter une valeur de réutilisation élevée. Les produits chimiques pour l'électronique, les applications pharmaceutiques et d'autres utilisations exigeant une pureté élevée peuvent néanmoins nécessiter une purification ou une concentration supplémentaire. Il convient de définir d'abord l'étape de réutilisation prévue, puis de déterminer les limites d'impuretés acceptables.

2. Une concentration plus élevée d'acide ou de base est-elle toujours préférable ?

Pas nécessairement. L'augmentation de la concentration en acide et en base modifie également les gradients de concentration, la résistance électrique, la rétrodiffusion et le transport d'eau à travers la membrane. Le rendement du courant peut diminuer tandis que la consommation d'énergie spécifique augmente. C'est pourquoi la conception technique vise généralement un optimum économique plutôt que la concentration finale la plus élevée possible. Si une concentration finale plus élevée est requise, la séparation membranaire peut être combinée à l'évaporation ou à un autre procédé de concentration.

3. Pourquoi certains projets nécessitent-ils d'abord des tests pilotes ?

Les sels résiduaires industriels contiennent souvent du calcium, du magnésium, du fer, de la silice, des matières organiques ou plusieurs ions coexistants. Ces impuretés influent sur l'encrassement des membranes, la sélectivité ionique et la pureté du produit. Une formule saline théorique ne permet pas de prédire avec précision les performances opérationnelles à long terme. Des essais pilotes permettent de confirmer le choix de la membrane, le courant de fonctionnement, le taux de récupération, la stratégie de nettoyage et la qualité de l'acide/de la base, fournissant ainsi des paramètres de conception plus fiables pour la mise à l'échelle.

4. Quels sont les principaux coûts d'exploitation d'un système à membrane bipolaire ?

Ces coûts comprennent généralement l'électricité, la puissance de la pompe de circulation, l'amortissement ou le remplacement de la colonne de membranes, les produits chimiques de prétraitement, le nettoyage et la maintenance, ainsi que toute concentration ou purification en aval nécessaire. Lors de la comparaison des propositions des fournisseurs, il est important d'aller au-delà du prix du système : demandez les spécifications relatives à la plage de fonctionnement de l'eau d'alimentation, au point de fonctionnement, à la consommation d'énergie par unité de produit, aux hypothèses de durée de vie des membranes et aux spécifications de qualité des produits acides/alcalins afin d'évaluer le coût du cycle de vie.
