Technologie d'électrolyse PEM vs. technologie d'électrolyse ALK : quelle technologie préférez-vous ?

L'hydrogène, source d'énergie propre, renouvelable et non polluante, et grâce à sa haute densité énergétique, devient un axe de développement central dans la transition énergétique. La production d'hydrogène par électrolyse de l'eau est la technologie dominante pour la production d'hydrogène vert, et la compétition technologique entre électrolyseurs à membrane échangeuse de protons (PEM) et électrolyseurs alcalins La technologie ALK a toujours été au cœur des discussions du secteur. Nous allons procéder à une analyse et une comparaison détaillées des caractéristiques fondamentales de ces deux technologies.

1. Principe fondamental :

Électrolyseur PEM : utilise de l’eau pure comme électrolyte et une membrane échangeuse de protons pour conduire les ions hydrogène (H⁺) et isoler les gaz. À l’anode, l’eau sert de réactif pour la réaction d’oxydation (OER), générant de l’oxygène (O₂) et des ions hydrogène. Sous l’effet d’un champ électrique, les ions hydrogène migrent à travers la membrane échangeuse de protons vers la cathode, où ils subissent une réaction de réduction (HER) pour produire du dihydrogène.

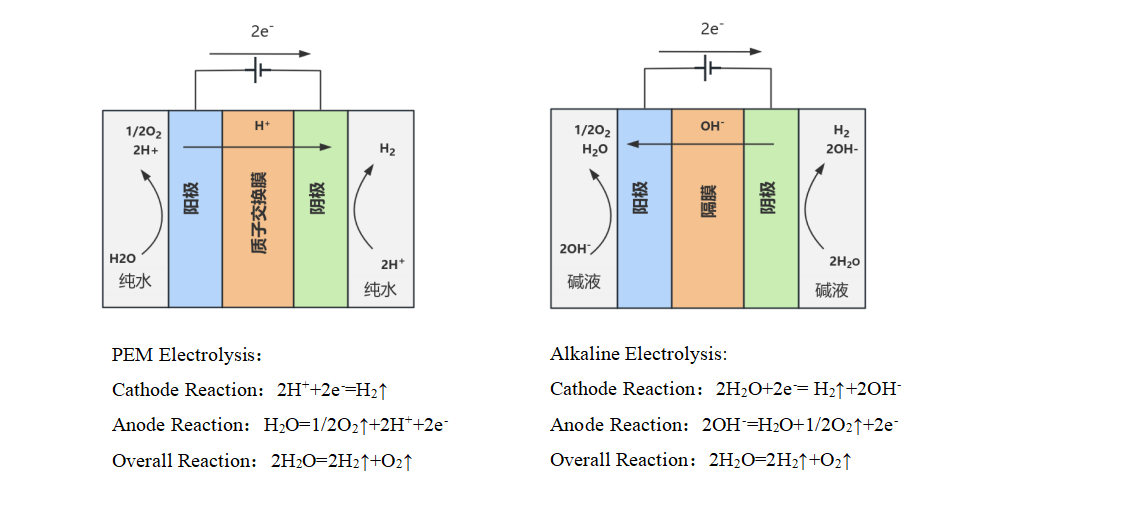

Cellule électrolytique alcaline : utilisant une solution alcaline d’hydroxyde de potassium (KOH) à 30 % comme électrolyte, les ions hydroxyde (OH⁻) sont conduits par un diaphragme. Les molécules d’eau du côté de la cathode gagnent des électrons et subissent une réaction de réduction, générant du dihydrogène (H₂) et des ions hydroxyde. Sous l’influence du champ électrique, les ions hydroxyde migrent vers l’anode et subissent une réaction d’oxydation, produisant finalement du dioxygène et de l’eau. Le mécanisme réactionnel précis est illustré dans le schéma ci-dessous :

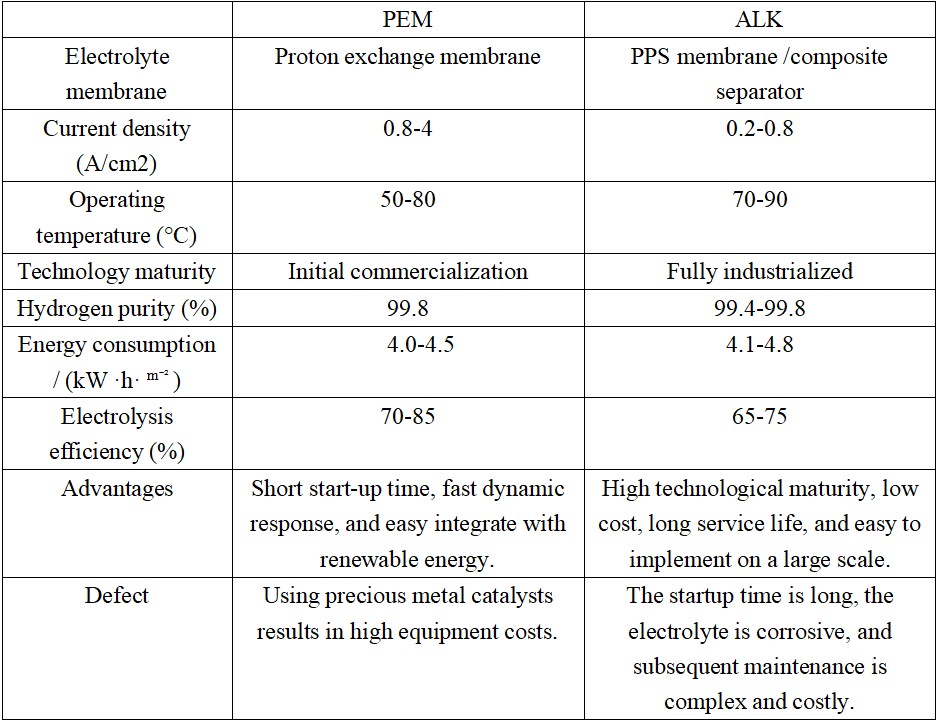

Tableau comparatif des technologies de production d'hydrogène par électrolyse de l'eau

2. Comparaison des performances clés :

Le tableau comparatif des technologies montre que l'électrolyse de l'eau PEM pour la production d'hydrogène offre une vitesse de réponse dynamique de second ordre et une large capacité de régulation de la charge, la rendant adaptable aux caractéristiques intermittentes de l'alimentation électrique éolienne et solaire. Cependant, son recours à des catalyseurs à base de métaux précieux tels que l'iridium et le platine, et à des matériaux de plaques bipolaires haute performance comme les alliages de titane, engendre des coûts de fabrication élevés, limitant ainsi son adoption à grande échelle. L'électrolyse alcaline de l'eau pour la production d'hydrogène, quant à elle, bénéficie d'un haut degré d'industrialisation et a fait ses preuves sur le marché. Elle ne nécessite aucun catalyseur à base de métaux précieux, ce qui réduit les coûts globaux des équipements. De plus, sa longue durée de vie facilite la mise en œuvre d'applications à grande échelle (gigawatts), ce qui en fait la technologie de production d'hydrogène dominante actuelle.

3. Différences structurelles :

Les technologies de production d'hydrogène PEM et ALK se reflètent également dans la conception et le choix des matériaux de leurs composants :

3.1 Plaque bipolaire :

Les électrodes des cellules électrolytiques PEM sont fabriquées à partir de matériaux haute performance, tels que des plaques de titane pré-revêtues. Un revêtement de platine (Pt) est appliqué à la surface des électrodes pour prévenir l'oxydation. Les plaques bipolaires des cellules électrolytiques alcalines sont en acier au carbone ou en nickel pur, soudées au cadre d'électrodes, puis nickelées. Ces deux types de plaques bipolaires remplissent plusieurs fonctions : conductivité, support et transmission du fluide.

3.2 Composants principaux :

Les électrolyseurs PEM sont dotés d'une couche de diffusion de gaz (GDL) supplémentaire, utilisant des matériaux à base de carbone (comme le papier carbone et le tissu de carbone) pour la cathode et des matériaux à base de titane (comme la maille de titane et la mousse de titane poreuse) pour l'anode. Cette structure permet un contrôle précis du transfert de masse gaz-liquide et optimise l'environnement de l'interface réactionnelle. L'unité réactionnelle centrale, l'ensemble membrane-électrode (MEA), est constituée d'une membrane revêtue de catalyseur (CCM), fabriquée par pulvérisation ou par enduction continue. La précision de ce procédé influe directement sur le rendement de l'électrolyseur. À l'inverse, les électrolyseurs alcalins ne nécessitent pas de couche de diffusion de gaz ; leur principe repose sur la conception adaptée de la membrane et de l'électrode.

3.3 Catalyseurs et matériaux de membrane :

L'électrolyseur PEM utilise l'iridium (Ir) et ses oxydes (comme IrO₂) comme anode, et un catalyseur platine-carbone (Pt/C) comme catalyseur cathodique principal. La membrane échangeuse de protons est principalement une membrane en acide perfluorosulfonique (comme le Nafion) afin d'assurer une conduction efficace des ions hydrogène. L'électrolyseur alcalin offre une plus grande flexibilité dans le choix du catalyseur, permettant l'utilisation de métaux nobles (Pt, Pd, Au, Ag, etc.), de métaux de transition ou de matériaux à base de carbone (Fe, Co, Ni, etc.). La membrane utilise principalement des membranes PPS ou des membranes composites pour assurer une conduction efficace des ions hydroxyde et une séparation gaz-liquide optimale.

4. Résumé :

Les électrolyseurs PEM, grâce à leur réponse rapide et leur nettoyage efficace, présentent des avantages irremplaçables dans les projets de production d'hydrogène vert distribué et les scénarios de consommation d'énergie renouvelable, et constituent l'orientation principale des futures améliorations technologiques ; tandis que les électrolyseurs alcalins, grâce à leurs caractéristiques éprouvées, stables et à leur coût maîtrisable, continueront de dominer la production industrielle d'hydrogène à grande échelle et les scénarios d'approvisionnement stable en hydrogène à long terme.

Aucune approche technique n'est intrinsèquement supérieure ou inférieure à une autre ; le critère essentiel est son adaptabilité au contexte donné. Selon vous, quelle approche technique présente le potentiel le plus prometteur ?
